桁架是由一些用直桿組成的三角形框構成的幾何不變的結構物，它由于受力體系簡單，布置靈活，用材量少，輕盈，跨度大等特點，被廣泛應用于生活中，如：建筑的屋蓋，水利工程的閥門、各類跨度大的施工平臺等。桁架根據其外形可分為平行弦桁架（弦桿和腹板長度一致，節點一致，常用于布置雙層結構）、折弦桁架（形狀呈拋物線型，常用于橋梁）、三角形桁架（形狀呈三角形，常用于屋蓋）等。本文將通過介紹三角形桁架中下承式倒三角箱型鋼桁架的安裝穩定性控制技術，為后續施工提供經驗。

下承式倒三角箱型鋼桁架（圖1），在施工過程中會采用分段進行吊裝作業，在分段位置設置臨時支撐，但因倒三角桁架的支撐在桁架下弦，且為鉸接，桁架重心勢能高于支撐的形心勢能，因此相應桁架自身存在不穩定性。針對下承式倒三角鋼桁架，施工過程的穩定性控制是施工過程中的重難點。對此，提出第一榀倒三角主桁架設置上弦臨時支撐，并后續主次桁架同步安裝技術，確保已安裝的倒三角桁架與后續的桁架形成整體。此方法即為倒三角箱型鋼桁架首榀上弦臨時支撐，接續主次桁架同步施工方法。通過上述方法實現下承式倒三角箱型鋼桁架高精度快速建造。

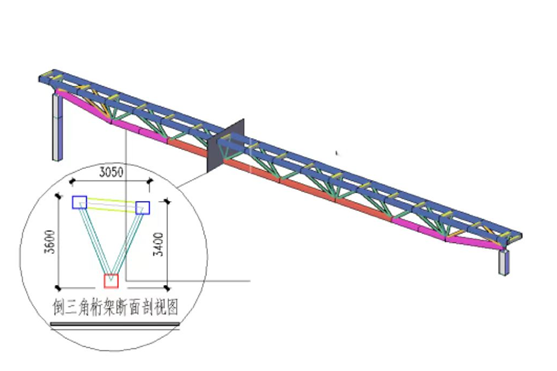

圖1倒三角主桁架軸測圖

主桁架吊裝就位后，由于主桁架為到三角形，且重量大，重心偏上，易發生側翻失穩，因此需對其進行穩定性加固。穩定性加固措施為：主桁架一端放于鉸接支座上，對支座進行限位處理，防止桁架側翻；另一對接端放于支撐胎架上，由胎架上的臨時工裝進行固定。

因立柱與屋蓋桁架連接均為成品萬向球型鉸支座連接，在桁架吊裝就位且松鉤后，若次桁架或次梁未及時連接固定，則主桁架就位后存在翻轉的可能。為避免此類問題，針對第一拼倒三角桁架及平面桁架均設置相應的工裝。

首先，對成品萬向球型鉸支座進行限位設置，以限制支座的轉動，避免桁架安裝后自身的翻轉，加強支座約束，具體措施如圖2~3所示。

圖2 下承式倒三角桁架軸測圖（黃色代表柱頂成品支座）

圖3 限制支座轉動的工裝圖

然后，考慮主桁架及邊桁架的重心均較支座約束點位高，故設置從立柱間環梁上生根的立桿側面支撐桁架。具體措施如圖4~5所示。

圖4  倒三角桁架及邊桁架加固措施圖

圖5  倒三角桁架支撐胎架處加固措施圖

第一榀倒三角主桁架安裝就位穩定后，為節省后續的施工措施投入，并提高施工效率，采用后續倒三角主桁架與已安裝的主桁架之間的次桁架同步安裝就位技術，確保后續安裝的下承式倒三角主桁架安裝過程的穩定性。

針對下承式倒三角箱型鋼桁架施工過程穩定性控制問題，提出了第一榀下承式倒三角箱型主桁架設置上弦臨時支撐，并后續主次桁架同步安裝技術，確保已安裝的下承式倒三角箱型桁架與后續的桁架形成整體。此方法即為下承式倒三角箱型鋼桁架首榀上弦臨時支撐，接續主次桁架同步施工方法。實現下承式倒三角箱型鋼桁架快速安裝就位作業。
