鋼結構三維圖集

金屬屋面

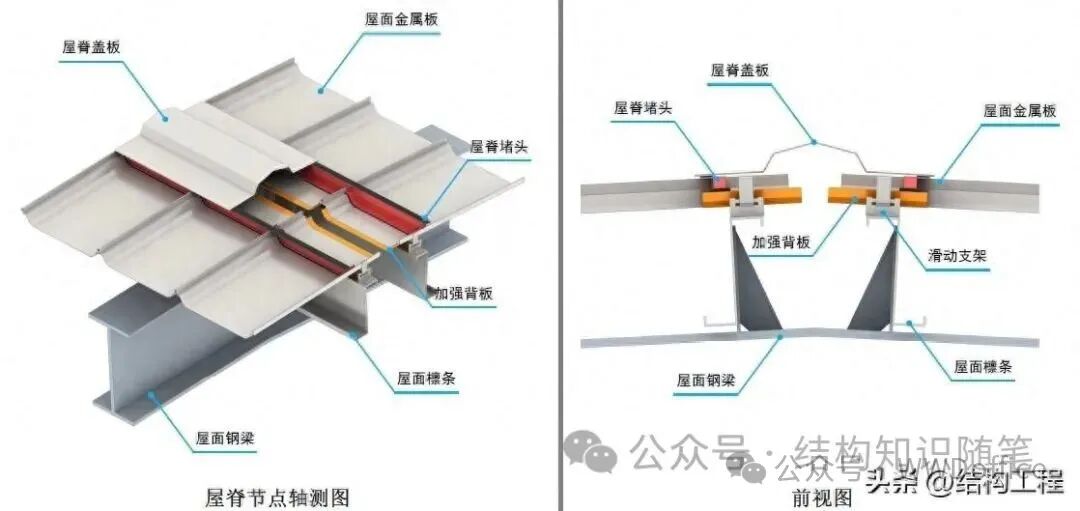

1、屋脊做法

說 明1：

1.屋脊加強背板起到加強局部支撐、固定屋脊金屬外堵頭的作用，避免屋脊位置局部較軟而變形，后期出現返水的問題；

2.屋脊位置兩側的屋面板需留有一定的間距，此間距需通過計算來確定；

3.屋脊節點施工流程：屋面檁條→滑動支架→屋面金屬板→屋脊加強背板→屋脊金屬外堵頭→屋脊蓋板；

4.屋脊蓋板與屋脊金屬外堵頭固定；屋脊加強背板僅與屋脊金屬外堵頭固定，嚴禁與屋面檁條打釘固定；

5.屋脊金屬外堵頭需使用丁基膠帶進行包裹，且上表面的固定釘需朝向室外；

6.屋脊蓋板搭接處：搭接250mm、打一道暗膠，一道明膠使用鉚釘或縫合釘進行連接。

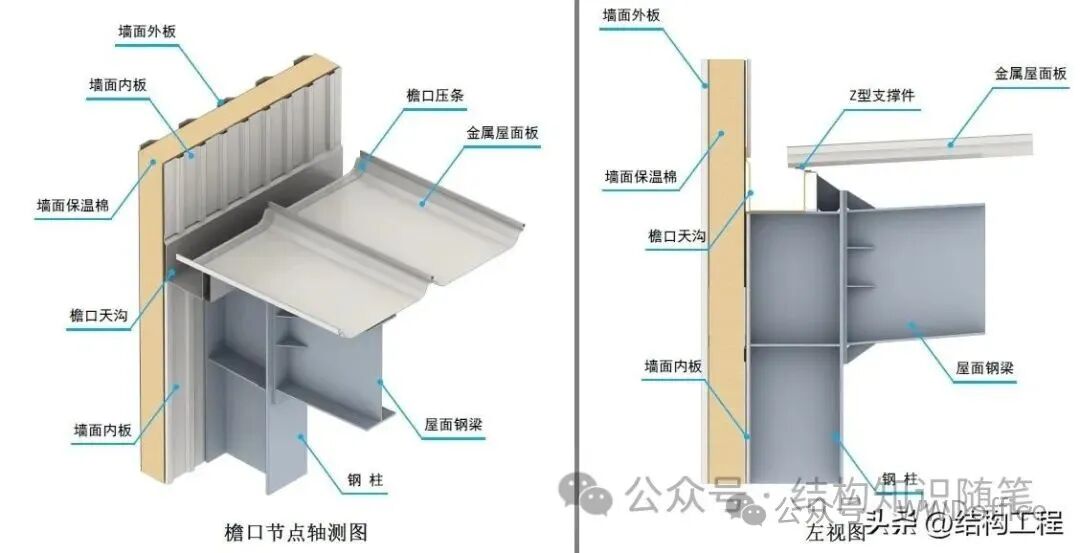

2、檐口做法

說 明2：

1.此節點中Z型支撐件起到固定檐口金屬壓條、檐口金屬內堵頭的作用，同時在施工完成后若出現檐口釘孔漏水的問題，可以確保其落入天溝進行排水；

2.檐口節點施工流程：屋面檁條→檐口天溝→Z型支撐件→檐口金屬內堵頭→滑動支架→屋面金屬板→檐口金屬壓條；

3.屋面板在檐口位置伸入天溝的長度≥120mm；

4.Z型支撐件固定在天溝上，下部需打暗膠。檐口金屬內堵頭與檐口金屬壓條固定在Z型支撐件上。

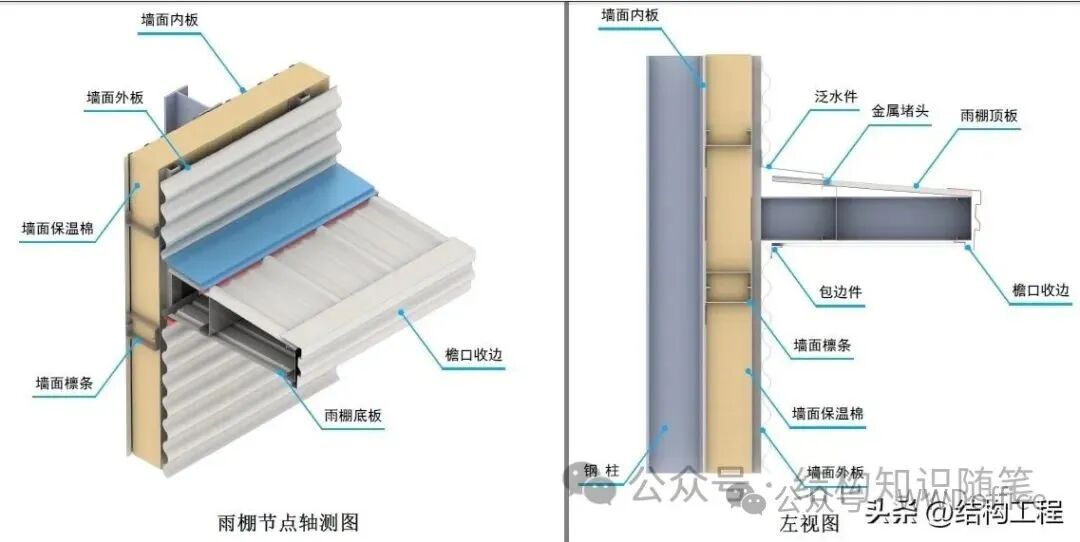

3、雨棚做法

說 明3：

1.雨棚的坡度需結構找坡或者加方管找坡，坡度建議為3%；

2.雨棚檐口收邊需要沖滴水孔進行排水；

3.雨棚結構的高度超過600mm時，需增加墻面板進行收口。

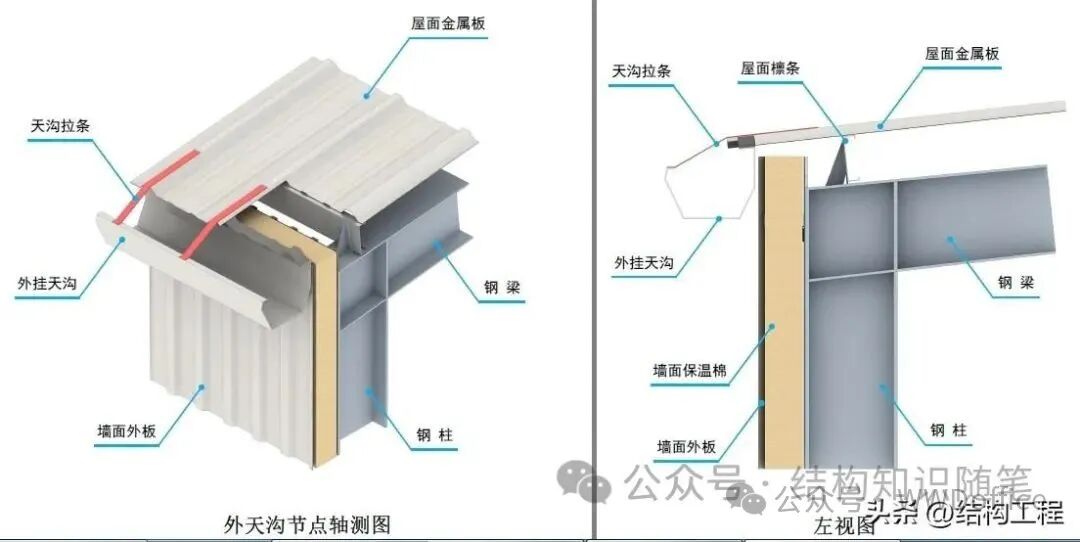

4、外天溝做法

說 明4：

1.外掛天溝與天溝拉條及屋面板進行固定。外掛天溝需保證外側高度低于靠近室內的高度，避免積水時水流入室內。

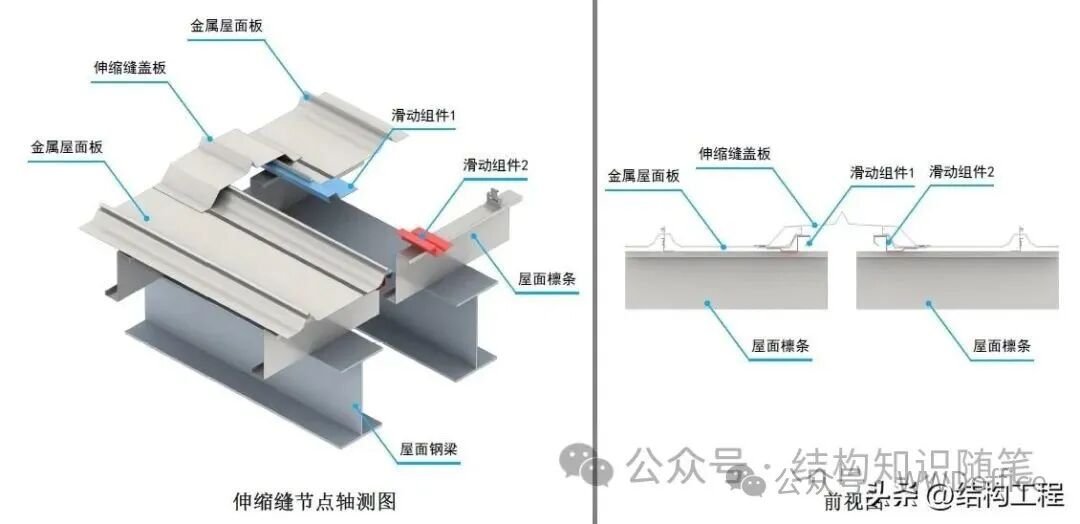

5、伸縮縫做法

說 明5：

1.檐口節點施工流程：屋面檁條→滑動組件1→滑動組件2→屋面金屬板→伸縮縫蓋板；

2.滑動組件1每根檁條布置一個，與檁條進行固定；滑動組件2通長布置，扣合在滑動組件1上，不允許打釘固定；

3.伸縮縫蓋板與滑動組件使用大帽拉鉚釘及縫合釘進行固定，下加丁基膠帶；

4.伸縮縫蓋板搭接長度不低于200mm，搭接位置處設置兩道暗膠或者一道明膠一道暗膠。

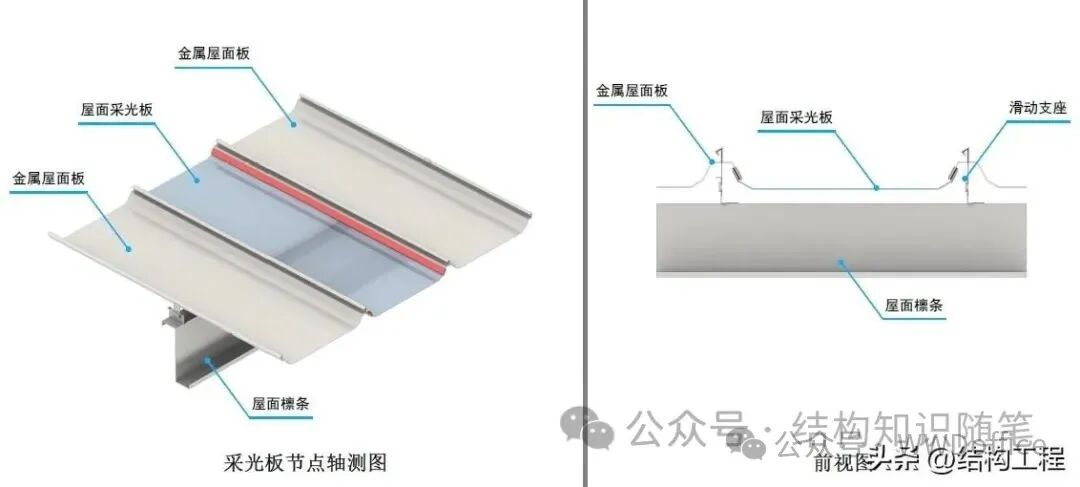

6、采光板做法

說 明6：

1.與壓型金屬板系統配合使用的采光材料常用的有聚碳酸酯（PC）采光板和玻璃纖維增強聚酯（FRP）采光板；

2.聚碳酸酯采光板也稱陽光板，分為實心板和空心板，空心板為兩層和多層；板型分為平板和波紋板；抗紫外線功能分為單面保護層和雙面保護層；

3.玻璃纖維增強聚酯采光板也稱玻璃鋼彩鋼板；

4.采光板與屋面搭接位置需加屋脊加強背板及檐口金屬壓條固定，搭接長度不低于250mm。

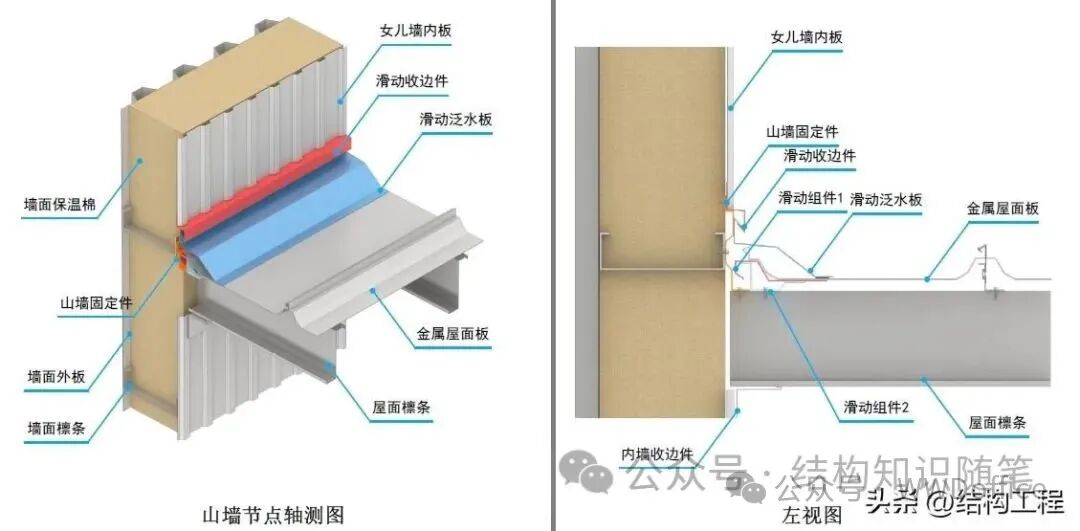

7、山墻做法

說 明7：

1.山墻固定件能夠起到固定鋼絲網及女兒墻內板的作用；

2.山墻滑動組件1及山墻滑動組件2起到增強屋面抗風能力，保障屋面板整體滑移的作用；

3.滑動收邊件2與屋面板、滑動組件2使用大帽拉鉚釘進行固定，內需加設一道暗膠；

4.山墻泛水板搭接長度不低于200mm，搭接位置處設置兩道暗膠或者一道明膠一道暗膠。

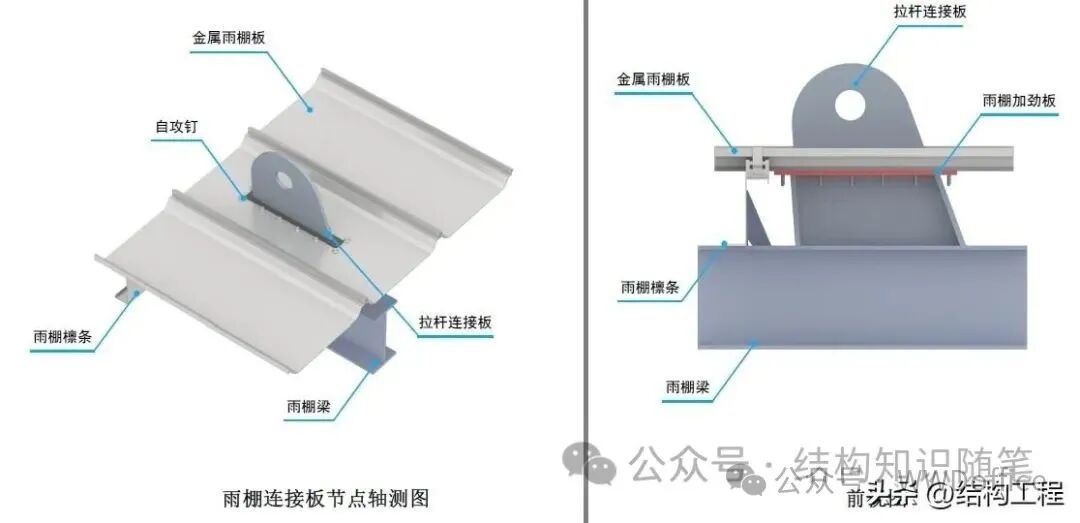

8、雨棚連接板做法

說 明8：

1.若無連接板加勁板，也不想設置背板可將自攻釘改為拉鉚釘；

2.剪口四周涂滿聚氨酯密封膠。

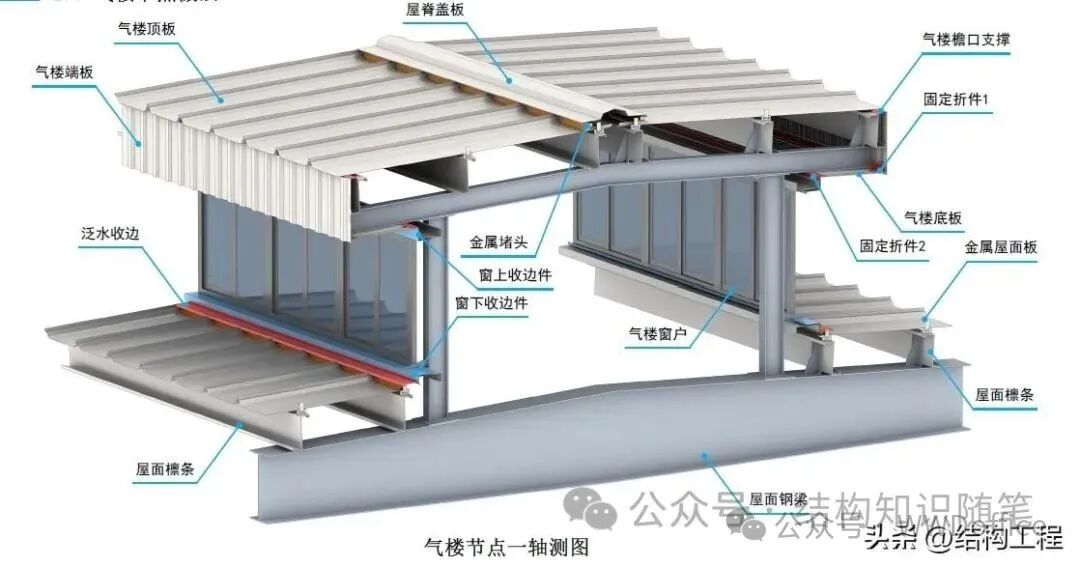

9、氣樓節點做法一

說 明9：

1、氣樓端板及氣樓底板需根據項目實際情況確定是否增加。

2、氣樓泛水收邊高度不低于250mm。

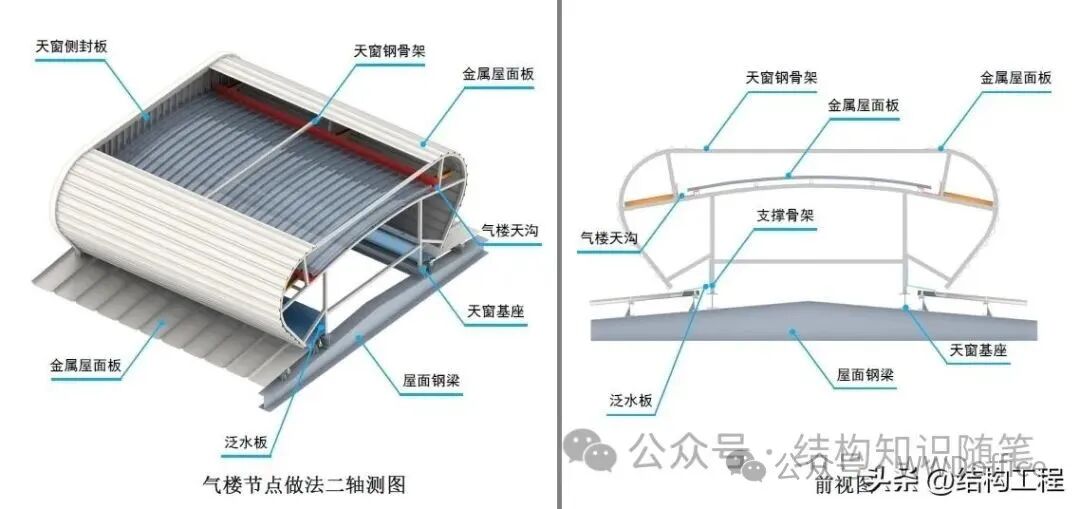

10、氣樓節點做法二

說 明：

1、氣樓泛水收邊高度不低于250mm。

鋼結構樓板體系

樓承板施工支撐

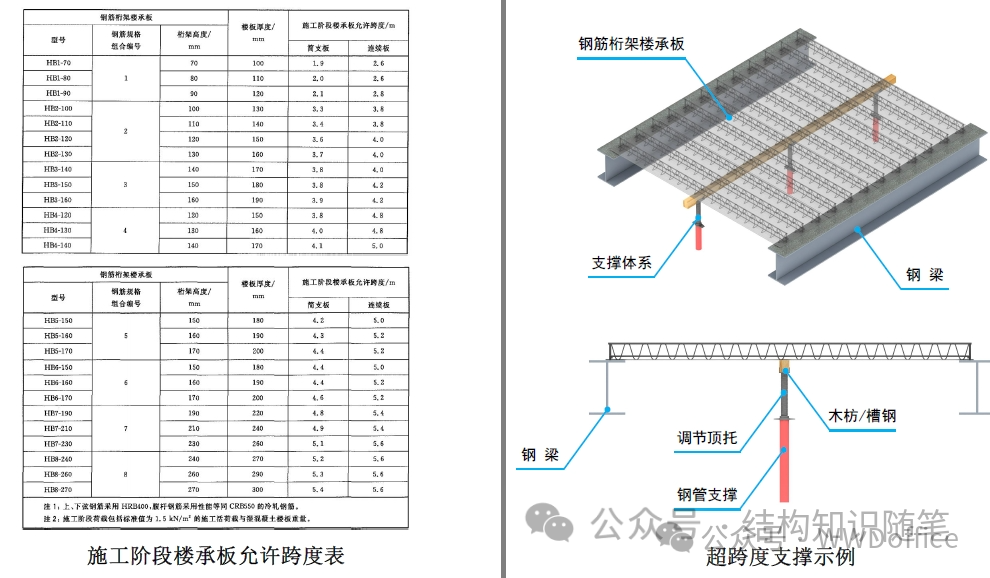

1、桁架樓承板及壓型鋼板超計算跨度支撐做法

說 明1：
（1）.在樓板底部搭設腳手架支撐加固，腳手架的布置方式需要計算確

定；

（2）.支撐體系自身穩定性要有可靠的水平連接件或者斜撐保證。

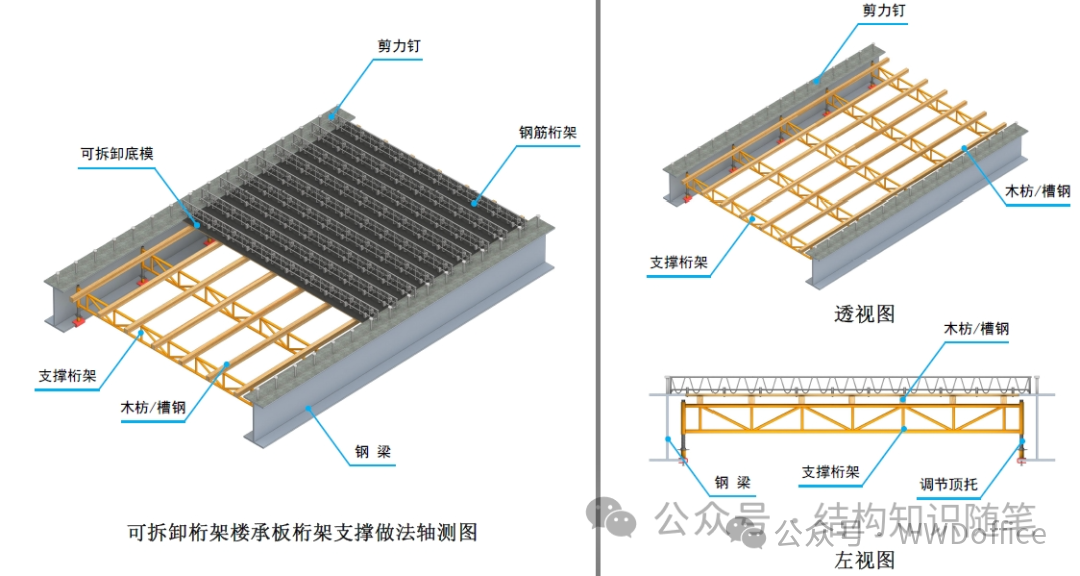

2、可拆卸桁架樓承板桁架支撐做法

說 明2：
（1）.在樓板底部搭設桁架支撐，桁架的布置方式（間距、桁架規格

等）需要計算確定，此外還應考慮鋼梁翼緣的穩定性；
（2）.支撐體系自身穩定性要有可靠的水平連接件或者斜撐保證。

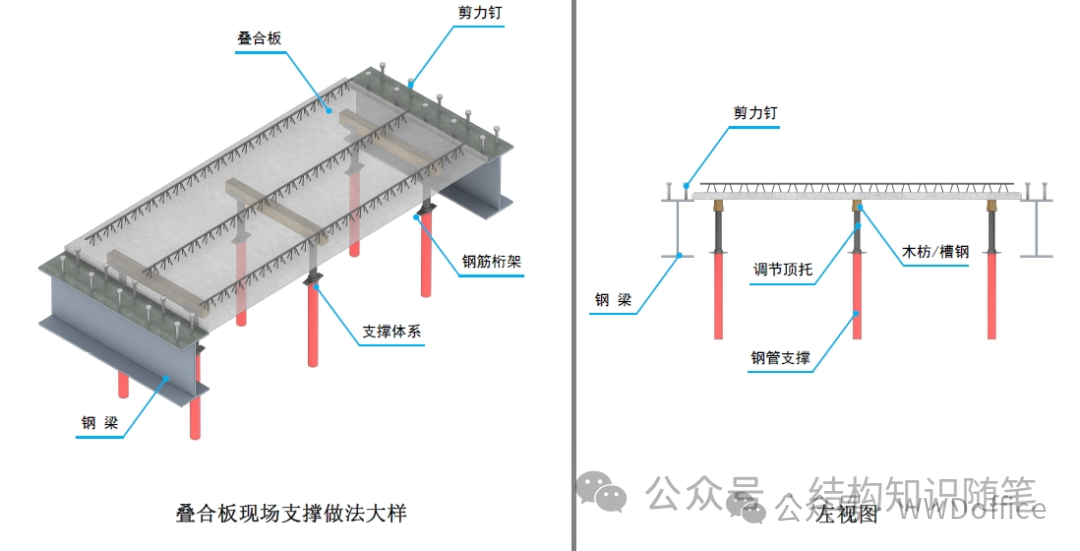

3、疊合板臨時支撐做法

說 明3：
（1）.在樓板底部搭設腳手架支撐加固，腳手架的布置方式需要計算確定；
（2）.支撐體系自身穩定性要有可靠的水平連接件或者斜撐保證。

裝配式結構（鋼板框體系）

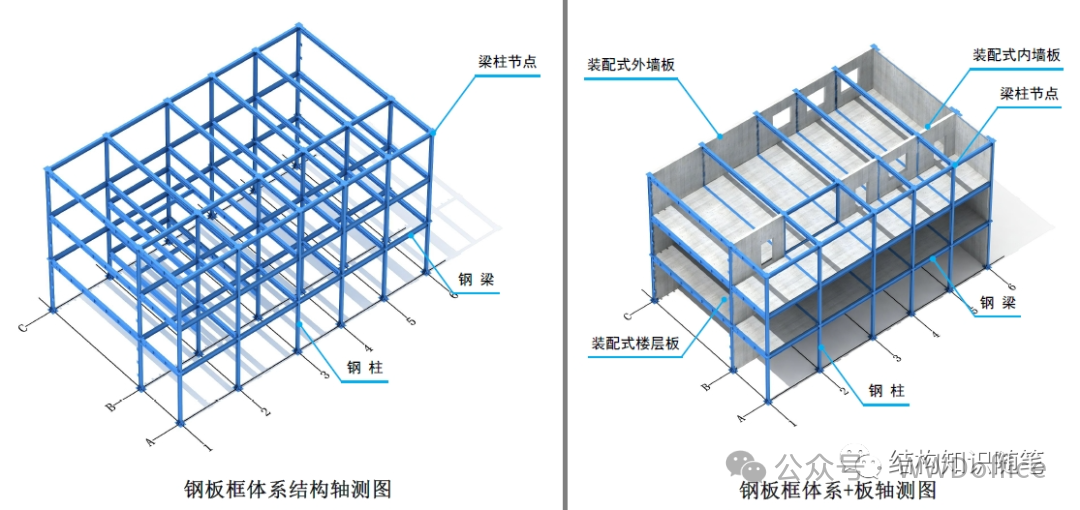

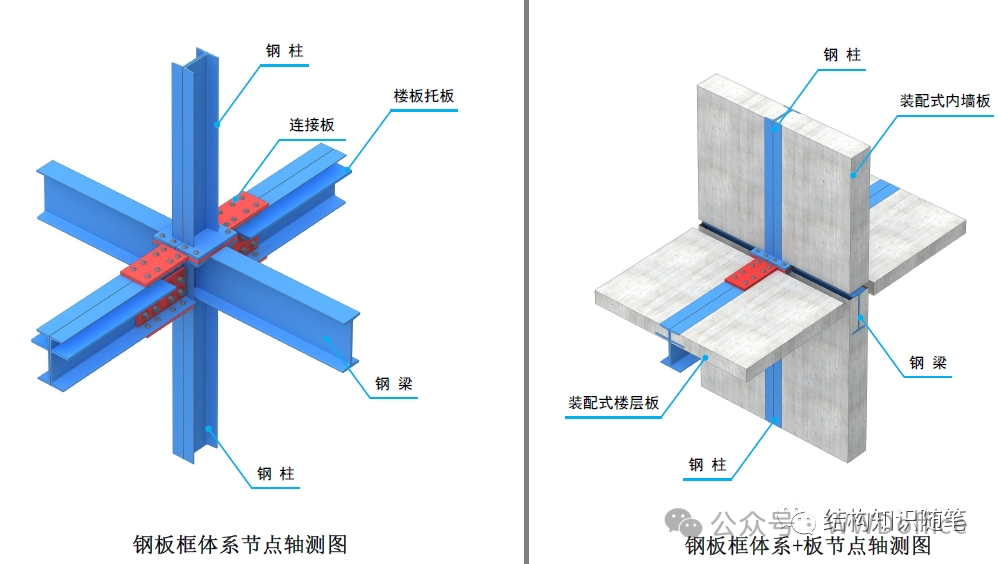

1、鋼板框體系模型

2、組合節點做法

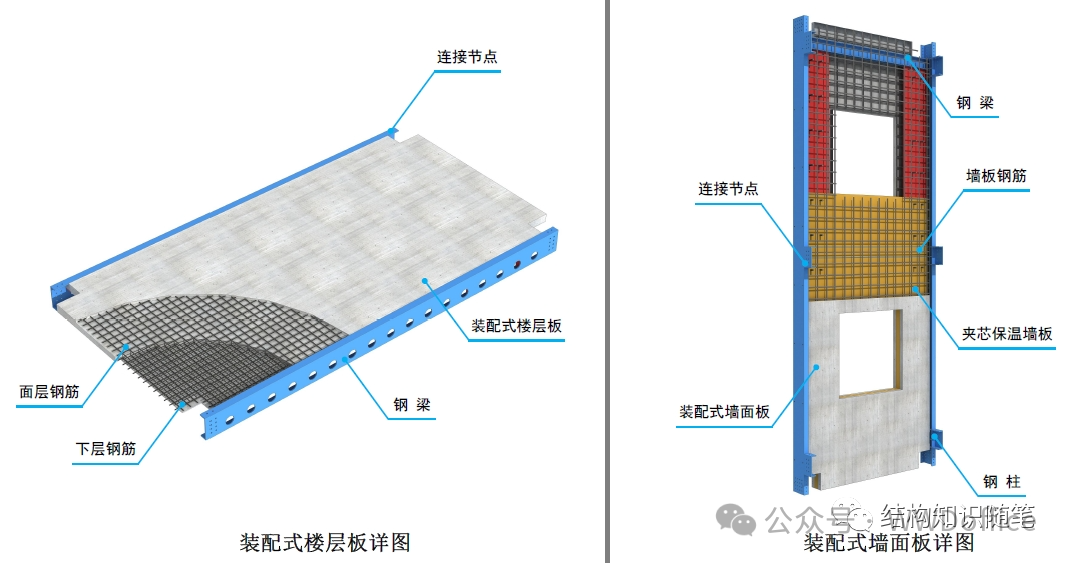

3、裝配式板詳圖

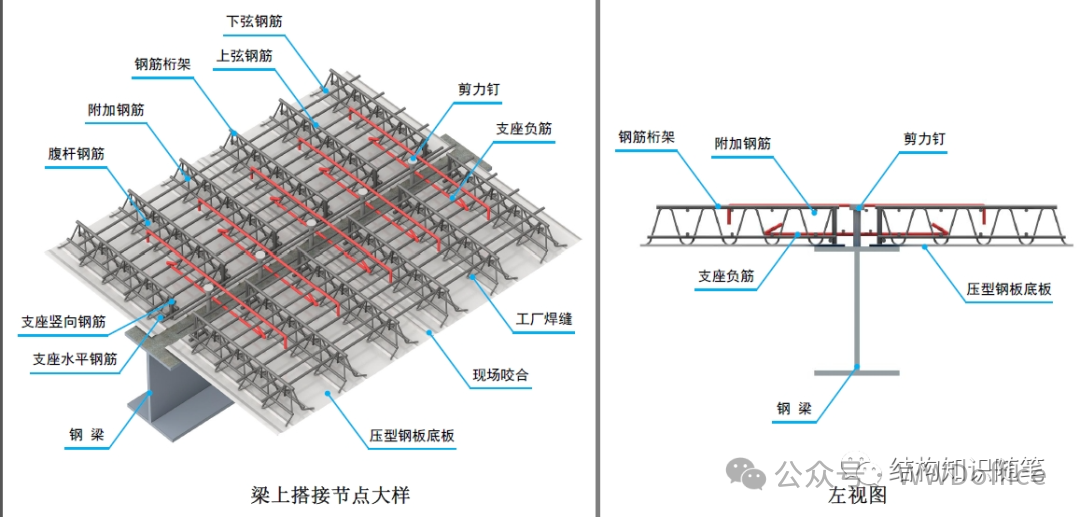

4、鋼筋桁架樓承板梁上搭接節點

說 明4：

1.壓型鋼板搭接邊梁，搭接鋼梁的支承長度不應小于75mm，搭接混凝土梁的支承長度不應小于100mm；

2.壓型鋼板搭接中間梁，搭接鋼梁的支承長度不應小于50mm，搭接混凝土梁的支承長度不應小于75mm；

3.壓型鋼板與鋼梁點焊固定，每個波谷至少應點焊1處。連續板與中間支承鋼梁連接時，可適當減少焊點，每塊板不應少于2處；

4.栓釘中心至鋼梁上翼緣側邊或預埋件邊的距離不應小于35mm，至設有預埋件的混凝土梁上翼緣側邊的距離不應小于60mm。

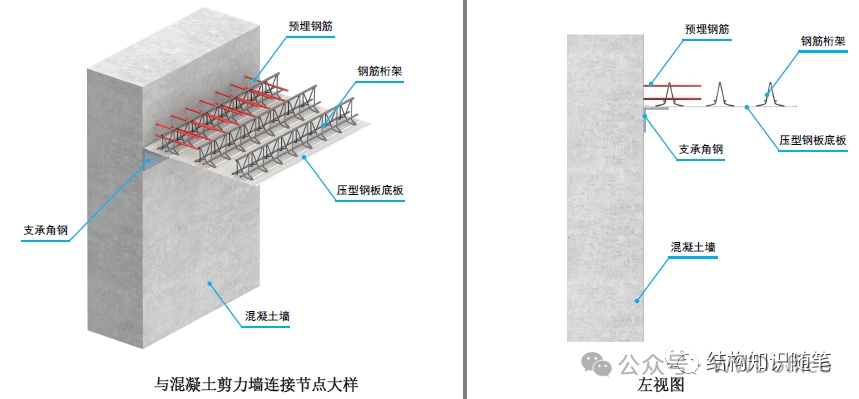

5、鋼筋桁架樓承板與混凝土剪力墻連接節點

說 明5：

1.組合樓板支承于剪力墻側面上，宜在剪力墻預留鋼筋，并與組合樓板連接；

2.剪力墻側面預埋件不得采用膨脹螺栓固定，可預留預埋件，焊接固定；

3.角鋼不應小于L70×5，焊縫高度不小于5mm；

4.施工流程：剪力墻鋼筋綁扎→預埋件安裝→剪力墻混凝土澆筑→角鋼安裝→鋪設樓承板→焊接栓釘→土建鋼筋綁扎。

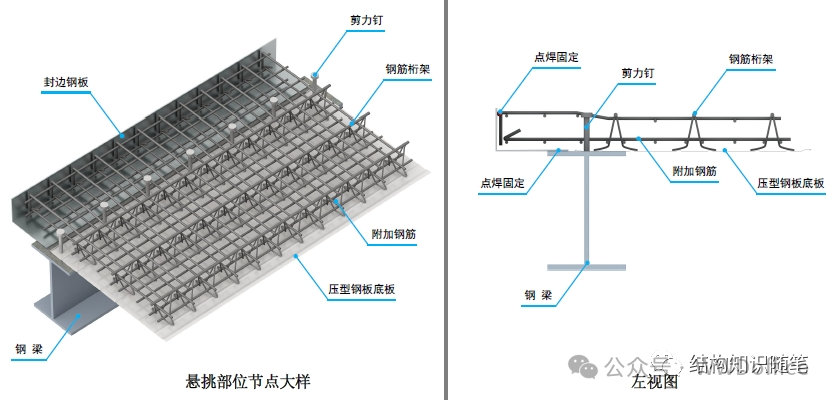

6、鋼筋桁架樓承板懸挑部位節點

說 明6：

1.當施工階段永久荷載小于3kN/㎡，收邊鋼板（Q235）厚度：懸挑長度a≤80mm，板厚t=1.2mm；80＜a≤120mm，t=1.5mm；120＜a≤180mm，t=2mm；180＜a≤250mm，t=2.6mm；

2.收邊鋼板與鋼梁上翼緣搭接長度不小于50mm，采用角焊縫長度25mm、間隔300mm斷續焊接；

3.板肋與梁垂直收邊，壓型鋼板懸挑時，收邊板與壓型鋼板焊接固定，焊縫長度每波大于25mm。

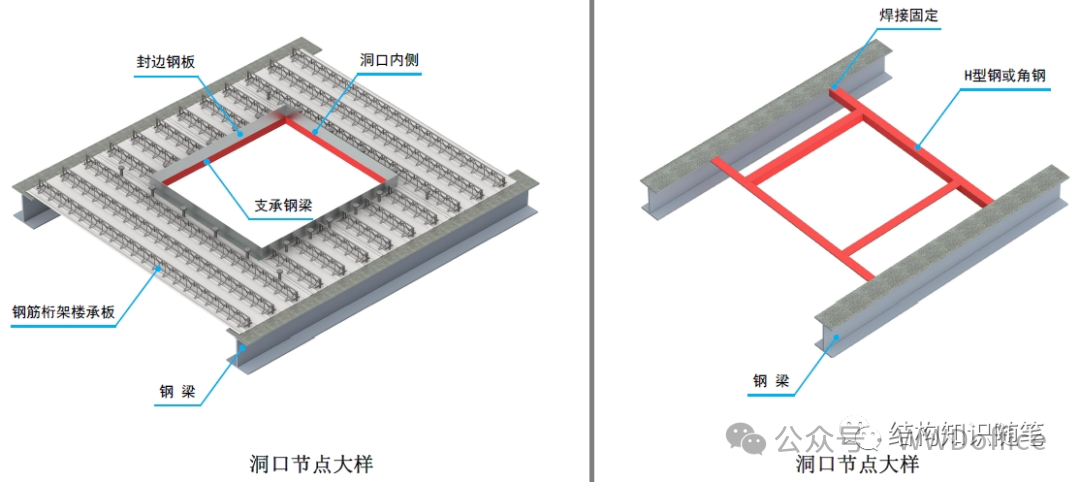

7、鋼筋桁架樓承板洞口節點

說 明7：

1.組合樓板開圓孔孔徑或長方形邊長不大于300mm時，可不采取加強措施；

2.組合樓板開洞尺寸大于300mm時，應采取有效加強措施?？裳仨樌摺⒋怪崩叻较蚣硬垆摶蚪卿撨B接；

3.順肋方向焊接栓釘間距不大于300mm，垂直肋方向每肋槽焊接不少于1個栓釘；

4.施工流程：定位劃線→安裝槽鋼或角鋼→鍍鋅擋板圍?！佋O(shè)樓承板→焊接栓釘→土建鋼筋綁扎。

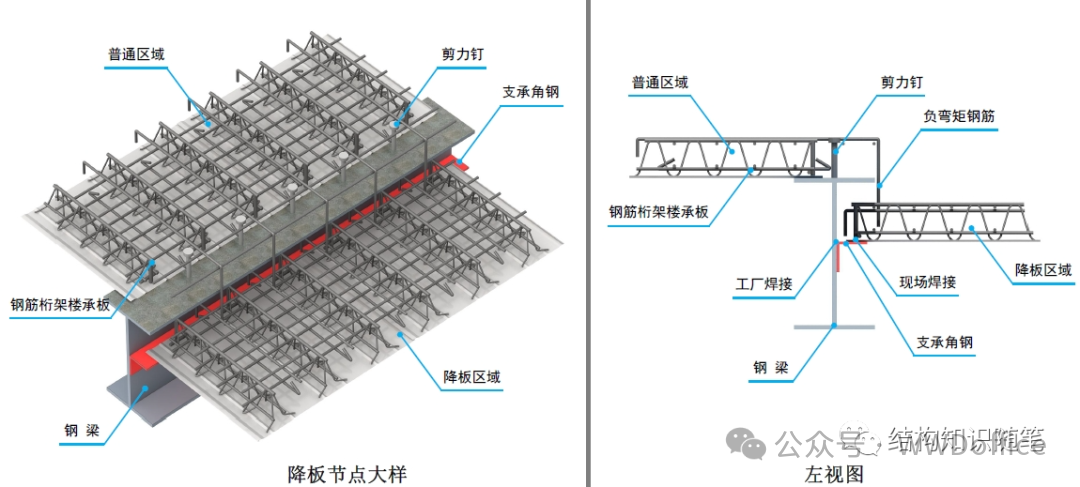

8、鋼筋桁架樓承板 降板節點

說 明8：

1.降板一端支承于鋼梁側面上，可在鋼梁腹板焊接角鋼處理，角鋼不應小于L100×6，焊縫高度不小于6mm；

2.降板兩端支承于鋼梁側面上，可在鋼梁腹板焊接托板處理，托板伸出鋼梁上翼緣100mm。

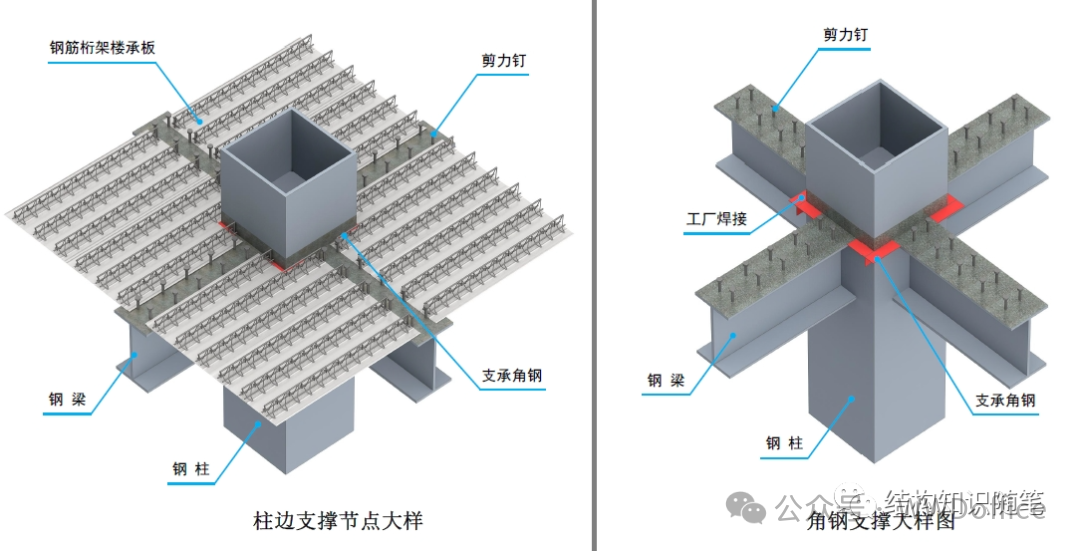

9、鋼筋桁架樓承板 柱邊支撐節點

說 明9：

1.組合樓板在與柱相交處被切斷，且梁上翼緣外側至柱外側的距離大于75mm時，應采取加強措施；

2.加強措施可采用在柱上或梁上翼緣焊角鋼支托的方式處理，支承角鋼最小L50×5；

3.當柱為開口型截面（如H型）時，可在梁上翼緣柱截面開口處設水平加勁肋；

4.施工流程：定位劃線→安裝支承角鋼→鋪設樓承板→焊接栓釘→土建鋼筋綁扎。

裝配式結構（鋼管束結構）

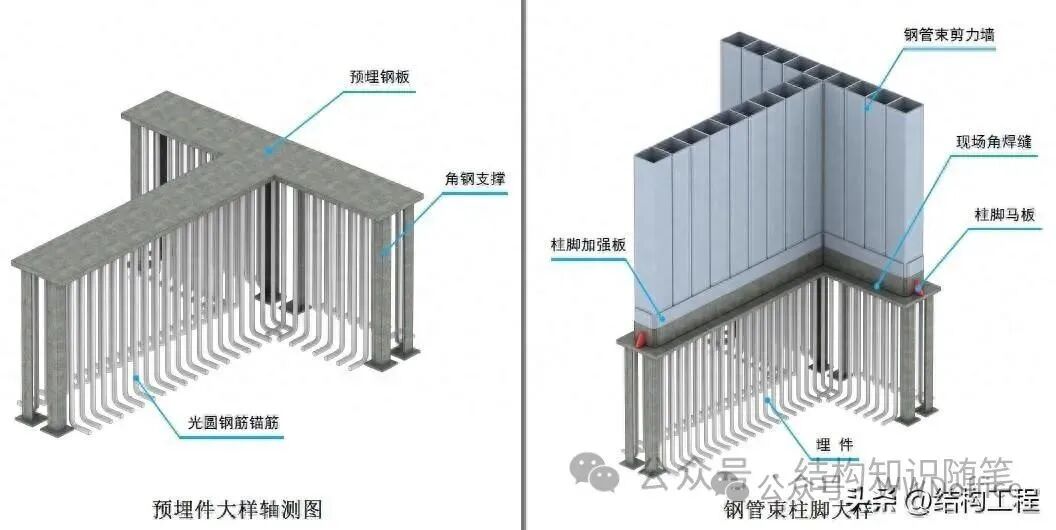

1、預埋件大樣圖

說 明1：

1.預埋件施工流程：清理基層→放線→綁扎筏板底筋→安放預埋件及其調試支架→預埋件標高與軸線調試→預埋件固定→預埋件成品保護→檢查埋件安裝質量；

2.將預埋件安裝位置周邊的筏板底部鋼筋交叉點點焊固定，使用短鋼筋將預埋件下部錨件（鋼筋、槽鋼和角鋼）與筏板底部鋼筋焊接連接；

3.錨筋彎錨角度盡量朝上，以免影響埋件放置；

4.預埋鋼板長度過長工廠安裝過程中底部可增加勁板防止變形；

5.建議預埋件與部分鋼管束在工廠內焊接，盡量避免現場焊接柱腳焊縫。

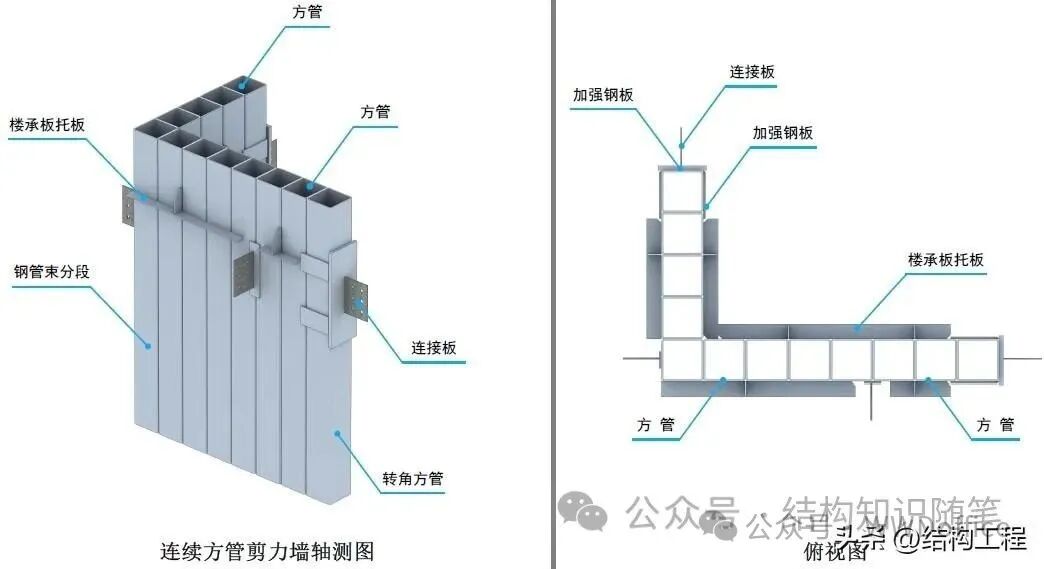

2、連續方管剪力墻節點

說 明2：

1.鋼管束施工流程：清理預埋件→放線彈線→焊接定位板→首節豎向構

（鋼管束墻、箱型柱）吊裝就位→鋼梁安裝→構件安裝測量校正→高強螺栓緊固→構件焊接；

2.鋼管束構件由于是由方管及U型鋼組成，一般會存在焊接導致的正偏差，鋼梁長度需根據鋼管束加工完成后實際尺寸調差。

3、不連續方管剪力墻節點

說明3：

1.鋼管束施工流程：清理預埋件→放線彈線→焊接定位板→首節豎向構件（鋼管束墻、箱型柱）吊裝就位→鋼梁安裝→構件安裝測量校正→高強螺栓緊固→構件焊接；

2.鋼管束構件由于是由方管及U型鋼組成，一般會存在焊接導致的正偏差，鋼梁長度需根據鋼管束加工完成后實際尺寸調差。

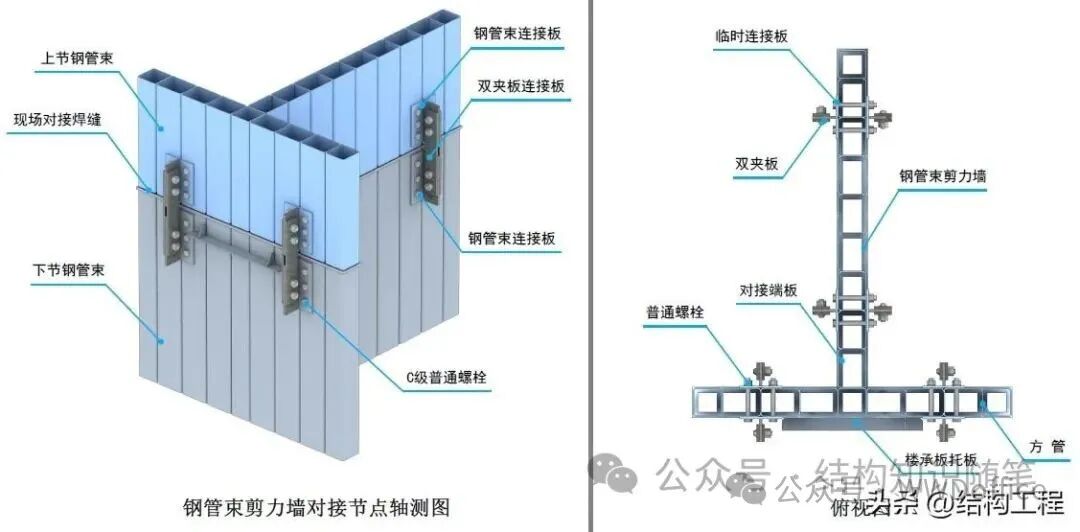

4、鋼管束剪力墻對接節點

說 明4：

1.鋼管束施工流程：清理預埋件→放線彈線→焊接定位板→首節豎向構件（鋼管束墻、箱型柱）吊裝就位→鋼梁安裝→構件安裝測量校正→高強螺栓緊固→構件焊接；

2.布置耳板時,每片墻肢至少布置一對耳板?？刹鹦抖逡瞬贾迷阡摴苁Q肋處。當鋼管束組成不小于三個鋼管時,第一個耳板應布置在從邊緣起第二個與第三個鋼管之間的豎肋處；

3.在澆筑下節束內混凝土?xí)r,應采取措施減少螺桿上粘結混凝土。鋼管束水平焊縫焊接完成后且上節束內混凝土澆筑前,應安排施工人員將可拆卸耳板拆除。耳板拆除后,應及時對螺桿孔進行注漿補強；

4.若垂直度發生偏差，可在本節和下節構件同立面上距對接面的適當位置處，各焊接一塊用于千斤頂受力的碼板，用千斤頂調整上、下節構件間的角度縫隙，直至其垂直度在偏差范圍內后鎖定千斤頂，隨后拉設纜風繩加以穩定。再通過垂直于該面的另一軸線面上的纜風繩底部葫蘆調整垂直度和頂面位置偏差至允許范圍內。

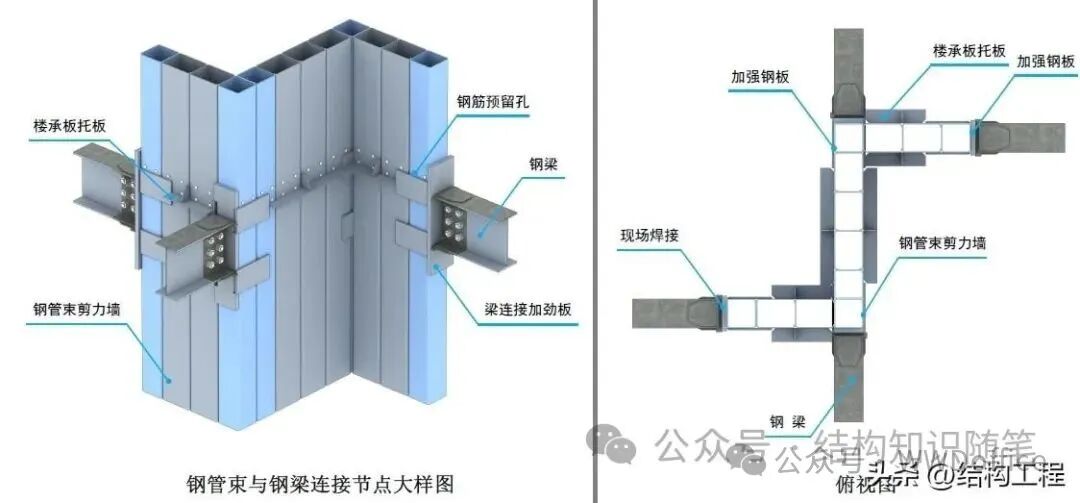

5、鋼管束與鋼梁連接節點

說 明5：

1.鋼管束施工流程：清理預埋件→放線彈線→焊接定位板→首節豎向構件（鋼管束墻、箱型柱）吊裝就位→鋼梁安裝→構件安裝測量校正→高強螺栓緊固→構件焊接：

2.當一安裝區間的鋼管束、鋼梁安裝完畢后，對鋼管束整體進行測量校正；對于局部尺寸偏差，利用纜風或者千斤頂校正；

3.栓焊連接節點的鋼梁遵守先初擰再焊接最后終擰的順序進行緊固；

4.鋼梁焊接應從每棟樓中間向兩邊施工，焊接鋼管束根部焊縫時應安排兩人在兩側對稱焊接，防止管束因焊縫熱脹冷縮導致位移、變形。

6、樓板鋼筋與鋼管束連接節點

說 明6：

1.在鋼管束混凝土澆筑前，鋼筋桁架樓承板安裝完成后插入樓板鋼筋；

2.梁與樓承板鋼筋桁架采用點焊連接，降板或鋼管束墻位置鋼筋桁架與托板點焊連接；

3.鋼筋桁架樓承板與鋼柱交接部位，需在柱邊焊接角鋼，以支撐模板及防止漏漿；

4.鋼筋桁架樓承板按設計圖紙要求鋪設，鋼筋桁架與鋼梁焊接，鍍鋅鋼板搭接到主梁上30mm，并將鍍鋅鋼板與鋼梁點焊固定，焊點間距300mm，以防漏漿。

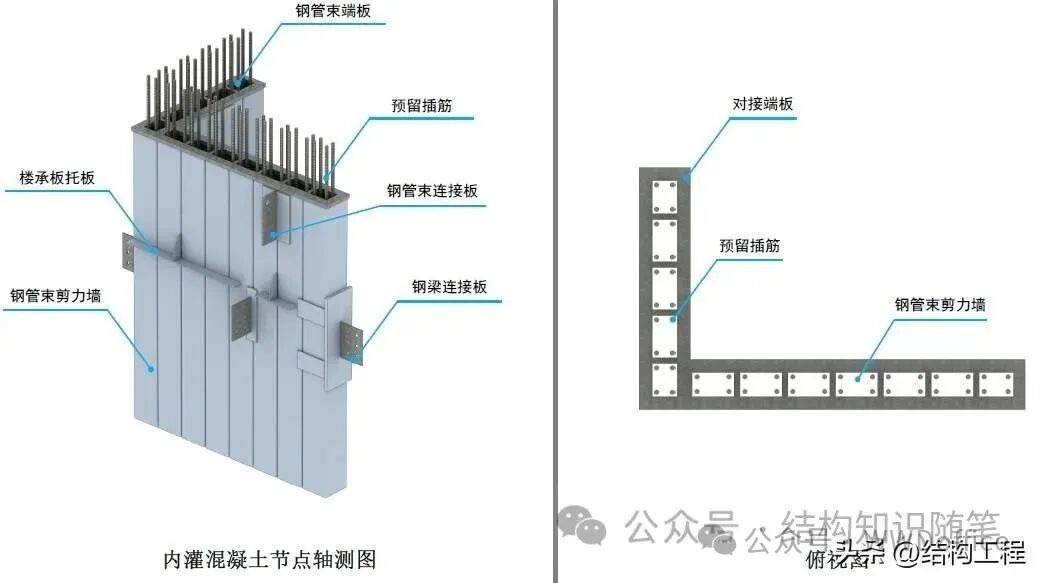

7、內灌混凝土節點

說 明7：

1.鋼管束混凝土澆筑時確保插筋垂直度，以免影響下一節鋼管束安裝；

2.鋼管束混凝土澆筑完成后清理鋼管束端板及腔體內多余混凝土，避免影響下一節鋼管束焊接質量；

3.鋼管束內一般澆筑自密實混凝土，為避免鋼管束內部出現空腔的情況，澆筑過程中需對鋼管束側壁進行振搗。

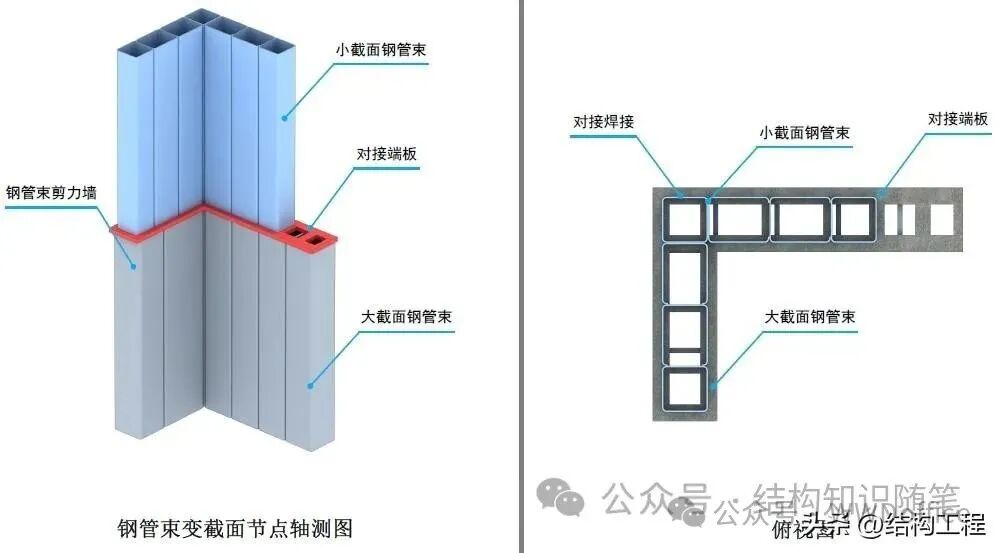

8、鋼管束變截面節點

說 明8：

1.鋼管束變截面節點可在工廠或現場對接組裝；

2.現場對接時，應在下節鋼管束對接端板上標記上節鋼管束定位線，鋼管束安裝控制重點為垂直度和定位。

勁性結構

1、鋼管柱鋼筋連接節點

說 明1：

1.鋼筋套筒用以連接鋼筋且具有與絲頭螺紋相對應內螺紋的連接件；混凝土梁鋼筋與鋼柱連接宜設計為一端焊接、一端套筒連接形式；

2.鋼筋與鋼柱采用套筒連接時，將鋼筋端部用滾軋工藝加工成直螺紋，鋼筋直螺紋絲扣方向及間距應與套筒絲扣參數一致，鋼筋現場與鋼柱焊接套筒擰緊連接；

3.鋼筋滾壓直螺紋連接工藝流程：鋼筋切割→滾壓螺紋→絲頭檢查→現場絲接；

4.灌漿孔為鋼管柱內灌注混凝土用，灌注混凝土過程中為了排除柱內氣體，還需要孔內封閉空間的氣和稀漿排出，稱為溢漿孔；灌注孔的直徑需大于灌注管的外徑；排氣孔需設置2~4個，設置在柱內的四角；溢漿孔在每層隔板均需設置。

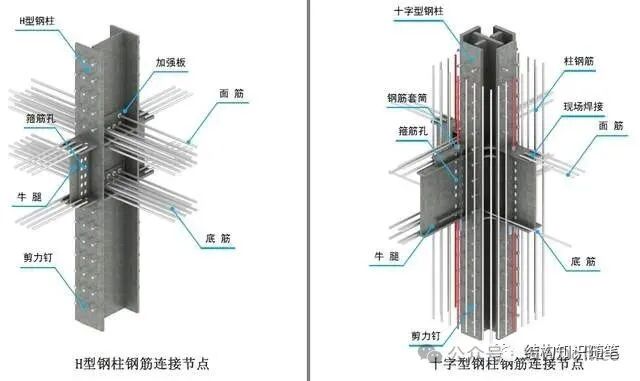

2、型鋼柱鋼筋連接節點

說 明2：

1.鋼柱開孔，鋼筋穿過梁柱節點，如開孔截面損失達到或超過20%時，需對開孔部位加強處理；柱鋼筋打斷比例不得超過50%；

2.可采用貼板焊接鋼板加強開孔削弱部位；

3.也可以采用在鋼柱上焊接套筒，套筒與鋼筋連接；

4.鋼筋與鋼柱采用套筒連接時，將鋼筋端部用滾軋工藝加工成直螺紋，鋼筋直螺紋絲扣方向及間距應與套筒絲扣參數一致，鋼筋現場與鋼柱焊接套筒擰緊連接。

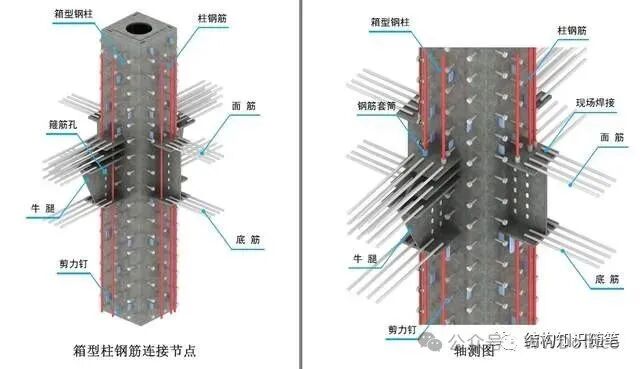

3、箱型柱鋼筋連接節點

說 明3：

1.鋼柱開孔，鋼筋穿過梁柱節點，如開孔截面損失達到或超過20%時，需對開孔部位加強處理；柱鋼筋打斷比例不得超過50%；

2.可采用貼板焊接鋼板加強開孔削弱部位；

3.也可以采用在鋼柱上焊接套筒，套筒與鋼筋連接；

4.鋼筋與鋼柱采用套筒連接時，將鋼筋端部用滾軋工藝加工成直螺紋，鋼筋直螺紋絲扣方向及間距應與套筒絲扣參數一致，鋼筋現場與鋼柱焊接套筒擰緊連接。

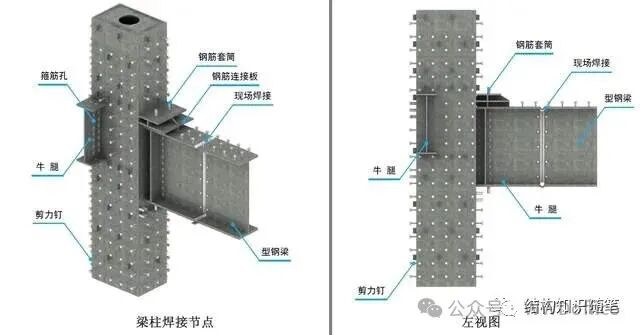

4、梁柱焊接節點

說 明4：

1.需提前在鋼柱上設置臨時連接耳板；

2.調整柱的垂直度和定位，采用螺栓臨時固定；

3.采用對稱焊接，焊后檢測焊縫；

4.切割臨時固定耳板；

5.采用套筒連接時，將鋼筋端部用滾軋工藝加工成直螺紋，鋼筋直螺紋絲扣方向及間距應與套筒絲扣參數一致，鋼筋現場與鋼柱焊接套筒擰緊連接。

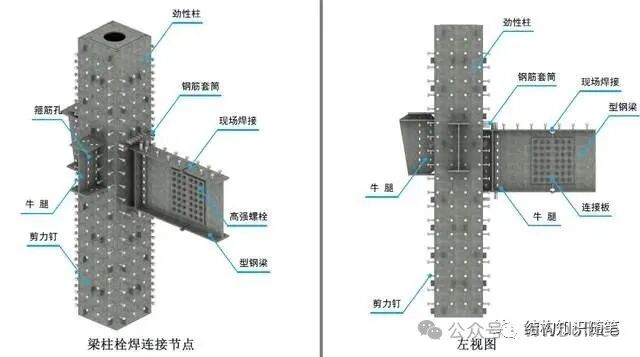

5、梁柱栓焊連接節點

說 明5：

1.栓焊節點是鋼結構非常常用的節點，具有安裝方便，受力良好的優點；

2.施工順序：先螺栓連接，再焊接；

3.高強螺栓的施工順序采用從中心往外側的順序，減少附加應力；

4.焊接應對稱焊接，需設置引熄弧板；

5.采用套筒連接時，將鋼筋端部用滾軋工藝加工成直螺紋，鋼筋直螺紋絲扣方向及間距應與套筒絲扣參數一致，鋼筋現場與鋼柱焊接套筒擰緊連接。

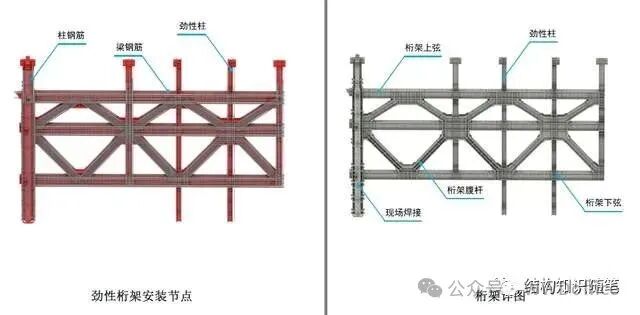

6、勁性桁架安裝節點

說 明6：

1.勁性桁架施工順序：先吊裝鋼桁架，連接并焊接，桁架形成一個穩定結構，再綁扎外圍鋼筋，安裝模板，最后澆筑混凝土；

2.勁性鋼桁架的安裝需保證施工過程中結構穩定；

3.注意焊接順序，對稱焊接，減少附加應力；

4.鋼筋連接如需在鋼桁架上開孔，需對開孔部位補強；

5.鋼桁架安裝時應考慮設計預拱度，設計無要求時，按規范要求取值，一般為1‰~3‰。

網架結構（螺栓/焊接球節點、網架檁條支托）

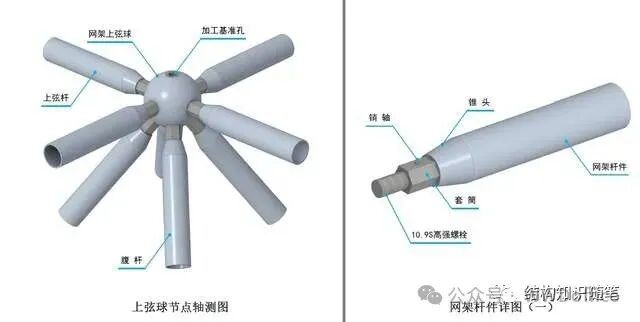

1、上弦球節點

說 明1：

1.螺栓球網架施工流程：搭設高空拼裝架體或地面拼裝胎架→放線定位→拼裝下弦球及下弦桿→拼裝腹桿→拼裝上弦球及上弦桿；

2.球桿件對接時，小桿件采用人工，大桿件采用倒鏈、汽車吊等機械輔助進行；

3.有預起拱要求的網架，應在各支撐點采用不同高度的鋼管來完成其起拱要求；

4.螺栓球網架總拼完成后，高強螺栓與球節點應緊固連接，連接處不應出現間隙、松動等未擰緊情況；

5.螺栓球節點應將所有接縫用油膩?zhàn)犹钋秶?yán)密，并將多余螺孔密封；

6.網架施工以及使用階段不得對桿件進行直接加載，桿件不得承受剪切應力。

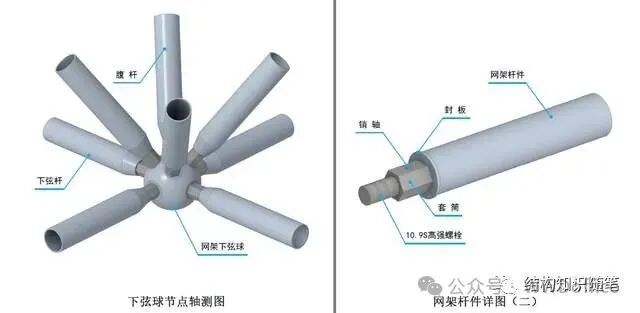

2、下弦球節點

說 明2：

1.螺栓球網架施工流程：搭設高空拼裝架體或地面拼裝胎架→放線定位→拼裝下弦球及下弦桿→拼裝腹桿→拼裝上弦球及上弦桿；

2.球桿件對接時，小桿件采用人工，大桿件采用倒鏈、汽車吊等機械輔助進行；

3.有預起拱要求的網架，應在各支撐點采用不同高度的鋼管來完成其起拱要求；

4.螺栓球網架總拼完成后，高強螺栓與球節點應緊固連接，連接處不應出現間隙、松動等未擰緊情況；

5.螺栓球節點應將所有接縫用油膩?zhàn)犹钋秶?yán)密，并將多余螺孔密封；

6.網架施工以及使用階段不得對桿件進行直接加載，桿件不應承受剪切應力。
